A Düzlemleri
Armatürden geçen ve armatür eksenine dik olan dönme ekseni etrafındaki düzlemlerdir. Işık dağılım eğrileri bu düzlemler içinde düşeyle α açıları yapan ışık şiddeti vektörleri ile verilir.
![a duzlem]({{base_url}}assets/img/tech/aduzlem.jpg)
B Düzlemleri
Armatür ekseni aynı zamanda dönme ekseni olarak alınmaktadır. Işık dağılım eğrileri bu düzlemlerde düşeyle açıları yapan ışık şiddetlerinin uç noktalarının geometrik yeridir.
![a duzlem]({{base_url}}assets/img/tech/bduzlem.jpg)
C Düzlemleri
Armatürden geçen düşey ekseni dönme ekseni olarak alan C düzlemlerindeki ışık dağılım eğrileri bu düzlemler içinde düşeyle açıları yapan ışık şiddeti vektörleriyle verilir.
![a duzlem]({{base_url}}assets/img/tech/cduzlem.jpg)

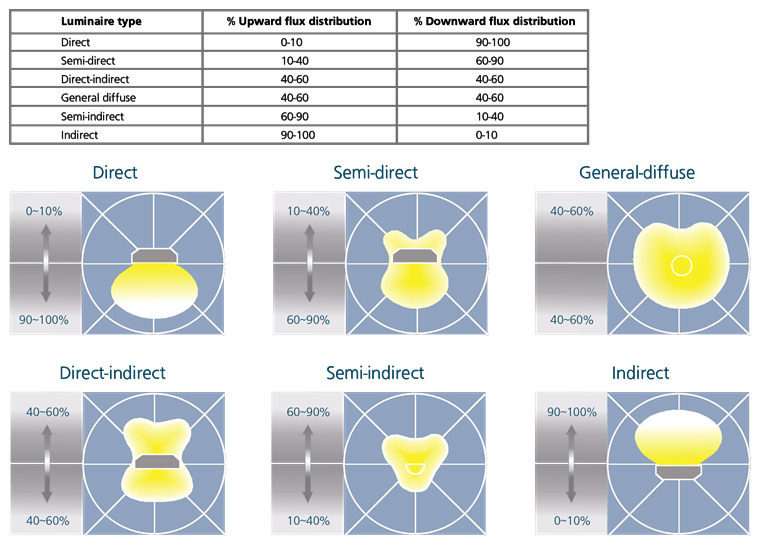

İç Aydınlatma Armatürleri
İç aydınlatma armatürleri ışığı alt ve üst yarı uzaya verme oranlarına göre 6 gruba ayrılır:
![dagilim]({{base_url}}assets/img/tech/dagilim2.jpeg)
Yol Aydınlatma Armatürleri

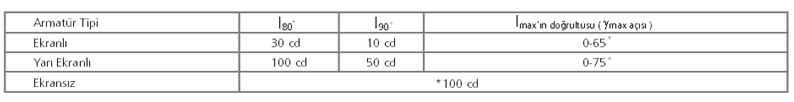

Yol aydınlatması armatürleri CIE'e göre 3 gruba ayrılır; CIE' göre armatürlerin sınıflandırılması
* Işık şiddeti en fazla 1000 cd olabilir.
![dagilim]({{base_url}}assets/img/tech/dagilim3.jpeg)

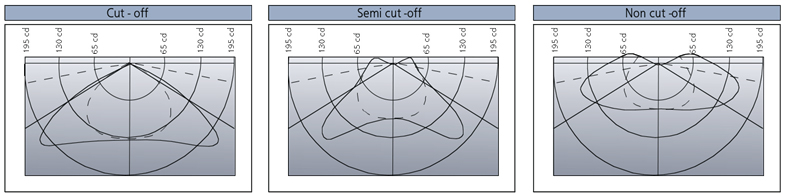

I80: C=0 ve C=20 lik düzlemlerde düşeye göre g= 80 lik açı altındaki en büyük ışık şiddeti değeri (cd/1000 lm cinsinden), I90: C=0 ve C=20 lik düzlemlerde düşeye göre g= 90 lik açı altındaki en büyük ışlık şiddeti değeri (cd/1000 lm cinsinden) gmax:Maximum ışık şiddetinin (Imaks) oluştuğu açı değeridir.
![dagilim]({{base_url}}assets/img/tech/dagilim4.jpeg)

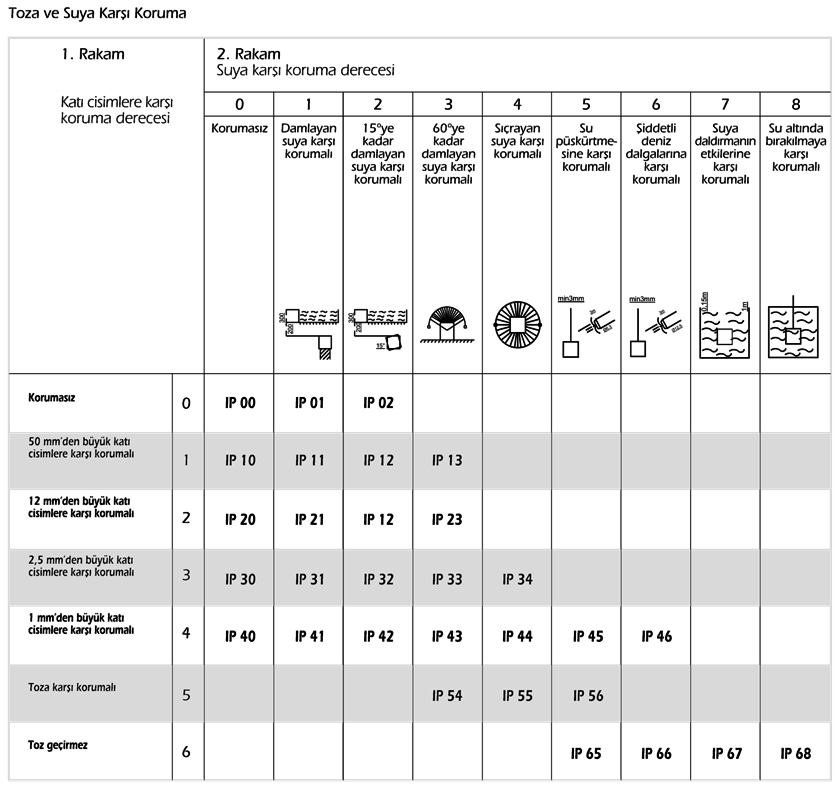

IP Tablosu
Armatür koruma sınıfları IPXY olarak verilir. Burada X (1. Rakam) katı cisimler karşı korumayı, Y (2. Rakam) sıvı maddeler karşı korumayı göstermektedir.
![dagilim]({{base_url}}assets/img/tech/dagilim5.jpeg)

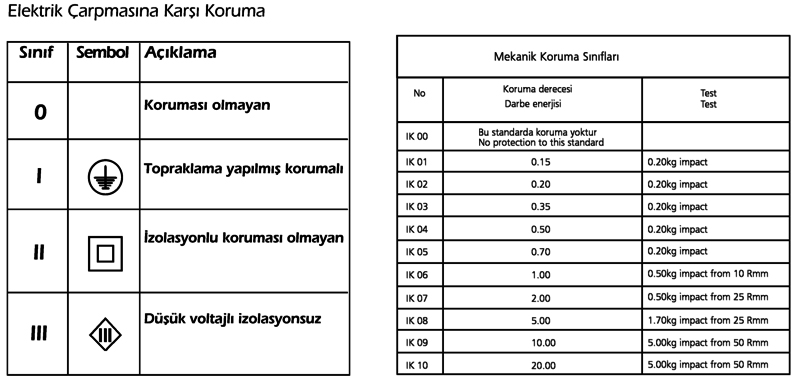

Koruma Sınıflandırılmasındaki amaç: Muhafazalann iç mekanının ve donanımlarının haricen gelebilecek toz ve sudan korunması neticesinde insan çalışmasında can güvenliğinin sağlanmasıdır.
![dagilim]({{base_url}}assets/img/tech/dagilim6.jpeg)
