Exproof İşaretleme Kodları: Güvenlikte Standartların Dili

Patlayıcı ortamların bulunduğu tesislerde kullanılan elektrikli cihazların güvenliği, yalnızca sağlam gövde tasarımları veya yüksek kaliteli malzemelerle değil, aynı zamanda doğru işaretleme kodları ile sağlanır. Bu kodlar, ekipmanın hangi ortamda güvenle kullanılabileceğini belirten uluslararası standartların ortak dilidir. Exproof işaretleme kodları sayesinde üreticiden kullanıcıya net bilgi aktarımı yapılır ve yanlış ekipman seçiminin önüne geçilir.

Patlayıcı ortamlarda meydana gelen kazaların önemli bir kısmı yanlış ürün seçimi ya da işaretleme kodlarının doğru okunmamasından kaynaklanır. Bu nedenle kodların yalnızca teknik personel tarafından değil, aynı zamanda işletme sorumluları ve iş güvenliği uzmanları tarafından da doğru anlaşılması kritik önem taşır.

Exproof İşaretleme Kodlarının Standartlarda Yeri ve Önemi

Endüstriyel tesislerde güvenlik standartlarının uygulanması, yalnızca işletmenin iç prosedürlerine değil, aynı zamanda uluslararası mevzuata bağlıdır. Exproof işaretleme kodlarının standartlarda yeri ve önemi, cihazın hangi şartlarda kullanılabileceğini net bir şekilde belirtmesidir.

ATEX Direktifi (Avrupa Birliği) ve IECEx (Uluslararası Elektroteknik Komisyonu) standartları, cihazların üzerinde işaretlenmesi gereken bilgileri detaylıca tanımlar. Bu standartlar sayesinde Türkiye’de üretilen bir ürün, Avrupa, Orta Doğu veya Asya’daki bir rafineride de aynı güvenlik kriterleriyle kabul edilir.

Kodlar yalnızca teknik bilgi değil, aynı zamanda bir tür yasal garanti işlevi görür. Yanlış kullanılan bir cihaz kazaya sebep olduğunda, incelenen ilk noktalardan biri işaretleme kodlarının uygunluğu ve doğru yorumlanıp yorumlanmadığıdır.

İşaretleme Kodlarının Temel Bileşenleri Nelerdir?

Bir exproof ürünün üzerinde bulunan kodlar, ilk bakışta karmaşık görünebilir. Ancak bu kodlar belirli bileşenlerden oluşur ve her birinin net bir karşılığı vardır.

İşaretleme kodlarının temel bileşenleri nelerdir? sorusunun cevabı şunlardır:

• Koruma Tipi (Ex d, Ex e, Ex i, vb.)
• Gaz veya Toz Grubu (IIA, IIB, IIC, vb.)
• Sıcaklık Sınıfı (T1–T6)
• Ekipman Kategorisi (Ga, Gb, Gc / Da, Db, Dc)
• Kullanım Bölgesi (Zone)

Örneğin, “Ex d IIB T4 Gb” ifadesindeki her bölüm cihazın güvenlik özelliklerini açıklar. Kodlara hakim bir mühendis, bu satırı okuduğunda cihazın nerede, nasıl ve hangi koşullarda güvenle kullanılabileceğini anlayabilir.

Koruma Tipleri (Ex d, Ex e, Ex i, Ex p, Ex n) Kodlarda Nasıl Gösterilir?

Koruma tipleri (Ex d, Ex e, Ex i, Ex p, Ex n) kodlarda nasıl gösterilir? sorusu exproof kodlarının en kritik noktalarından biridir.

• Ex d (Alevsızmaz): İçeride oluşan patlamayı dışarı sızdırmaz.
• Ex e (Artırılmış Güvenlik): Yapısal önlemlerle kıvılcım oluşumu engellenir.
• Ex i (Kendinden Emniyetli): Devreden geçen enerji, patlamaya sebep olmayacak seviyeye düşürülür.
• Ex p (Basınçlı Koruma): Cihaz içi temiz hava veya inert gaz basıncıyla korunur.
• Ex n (Sınırlı Koruma): Daha düşük riskli alanlarda kullanılan ekonomik bir çözümdür.

Her koruma tipinin kendine özgü avantajları vardır. Örneğin, petrokimya tesislerinde yaygın olarak Ex d tercih edilirken, ilaç üretim tesislerinde daha çok Ex e veya Ex i çözümleri öne çıkar.

Gaz Grupları (IIA, IIB, IIC) ve Toz Gruplarının İşaretlenmesi

Gaz grupları (IIA, IIB, IIC) ve toz gruplarının işaretlenmesi, cihazın hangi patlayıcı atmosferlerde kullanılabileceğini belirtir.

• IIA: Daha düşük riskli gazlar (örneğin propan).
• IIB: Orta riskli gazlar (örneğin etilen).
• IIC: En yüksek riskli gazlar (örneğin hidrojen, asetilen).

Benzer şekilde toz grupları da cihaz seçimini yönlendirir. Un fabrikaları, tahıl siloları veya şekerleme üretim tesislerinde toz patlamaları büyük risk oluşturur. Bu nedenle kullanılan armatürler, yalnızca gaz ortamına değil, aynı zamanda toz ortamına da uygun olmalıdır.

Sıcaklık Sınıfları (T1–T6) Kodlardaki Karşılığı ve Önemi

Sıcaklık sınıfları (T1–T6) kodlardaki karşılığı ve önemi, cihazın yüzey sıcaklığının patlayıcı ortamda risk oluşturup oluşturmadığını belirler.

• T1: 450 °C’ye kadar dayanır.
• T2: 300 °C’ye kadar.
• T3: 200 °C’ye kadar.
• T4: 135 °C’ye kadar.
• T5: 100 °C’ye kadar.
• T6: 85 °C’ye kadar.

Örneğin, hidrojen gibi çok düşük tutuşma sıcaklığı olan gazların bulunduğu ortamlarda T6 sınıfı cihaz kullanmak gerekir. Yanlış seçilen sıcaklık sınıfı, cihazın yüzeyinin gazı tutuşturmasına yol açabilir.

Zone Sınıfları (Zone 0, 1, 2 / Zone 20, 21, 22) Kodlarla Nasıl Belirtilir?

Zone sınıfları (Zone 0, 1, 2 / Zone 20, 21, 22) kodlarla nasıl belirtilir? sorusunun cevabı ekipman kategorilerinde saklıdır.

• Ga, Gb, Gc → Gaz ortamları için
• Da, Db, Dc → Toz ortamları için

Ayrıca zone sınıfları patlayıcı ortamın yoğunluğunu gösterir:

• Zone 0 / 20: Sürekli patlayıcı atmosfer.
• Zone 1 / 21: Sık fakat sürekli olmayan patlayıcı atmosfer.
• Zone 2 / 22: Nadiren oluşan patlayıcı atmosfer.

Örneğin bir petrol tankının içi Zone 0, çevresindeki alan ise Zone 1 olabilir.

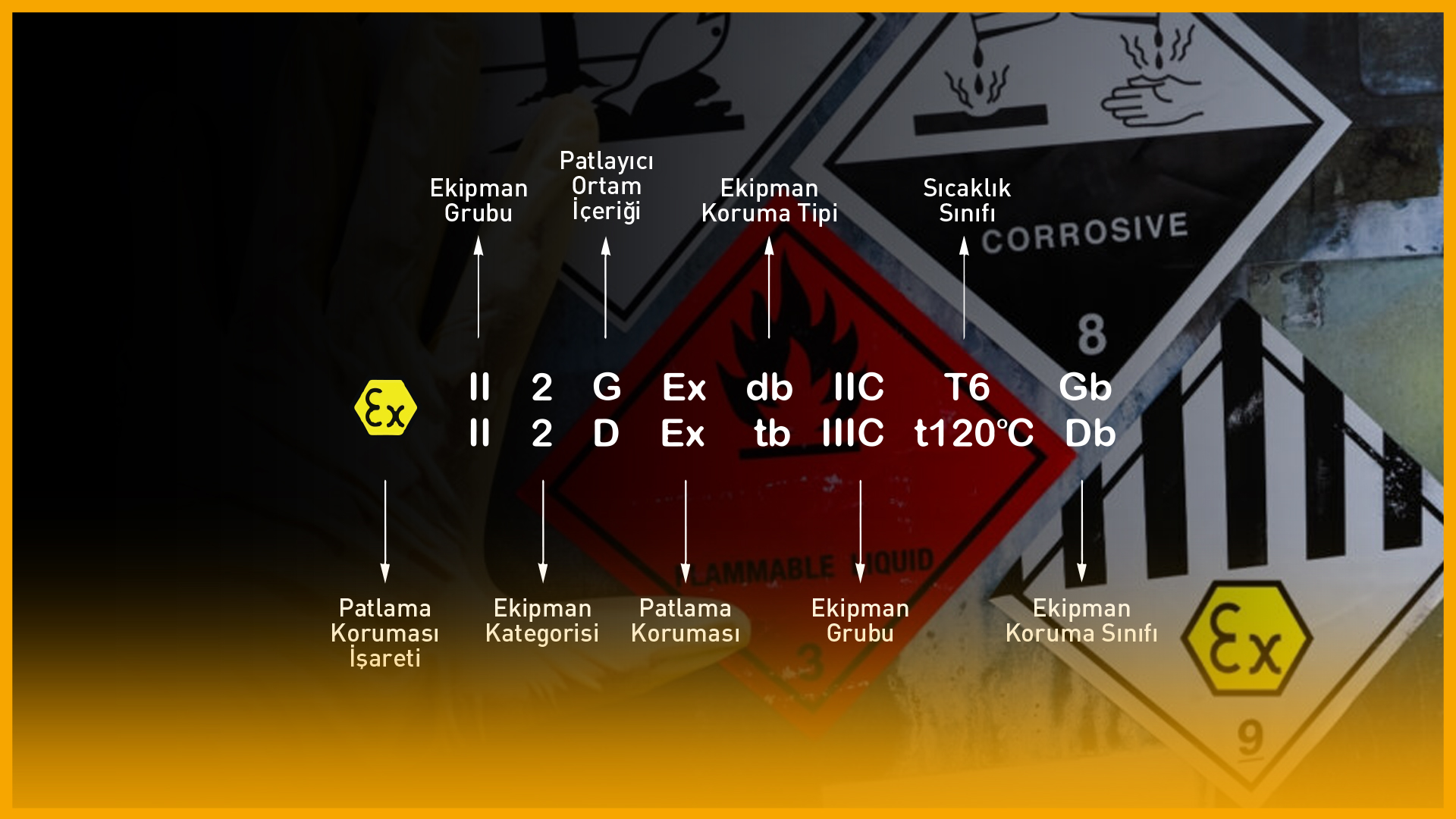

Exproof Kod Örneği Çözümleme: “Ex d IIB T4 Gb”

Ex d IIB T4 Gb işaretlemesi şu şekilde çözülür:

• Ex → Ekipmanın patlayıcı ortam için uygun olduğunu gösterir.
• d → Alevsızmaz koruma tipinde üretildiğini belirtir.
• IIB → Orta riskli gaz grubuna uygun olduğunu ifade eder.
• T4 → 135 °C’ye kadar güvenle çalışabileceğini gösterir.
• Gb → Zone 1 ortamlarında kullanılabileceğini belirtir.

Bu çözümleme, mühendislerin doğru ekipman seçimini yapabilmesi için pratik bir örnektir.

Exproof Kodlarını Doğru Okumanın Ekipman Seçimine Etkisi

Exproof kodlarını doğru okumanın ekipman seçimine etkisi, doğrudan güvenlik ve maliyetle ilgilidir. Yanlış okunan bir kod, uygun olmayan cihaz kullanımına ve dolayısıyla iş kazalarına yol açabilir.

Örneğin Zone 0 için üretilmemiş bir armatürün sürekli gaz bulunan bir tank içinde kullanılması ciddi kazalara neden olabilir. Doğru okuma ise sadece güvenliği değil, aynı zamanda işletme verimliliğini de artırır. Çünkü doğru seçilen cihaz, bakım masraflarını düşürür ve uzun ömürlü kullanım sağlar.

Sonuç

Exproof işaretleme kodları, patlayıcı ortamlarda güvenliği garanti eden evrensel bir dildir. Kodların doğru okunması, uygun koruma tipinden doğru gaz grubuna, sıcaklık sınıfından zone kategorisine kadar tüm seçimleri doğrudan etkiler.

Yanlış yorumlanan bir kod, güvenliği tehlikeye atarken; doğru kodlama hayat kurtarır. Bu nedenle mühendisler, teknisyenler ve iş güvenliği uzmanları işaretleme kodlarını doğru okumak zorundadır.

Başlangıçta karmaşık görünen bu kodlar, aslında patlayıcı ortam güvenliğinin en açık yol haritasıdır. Standartların dili olan bu kodlar, tesislerde güvenli üretimin ve sürdürülebilir operasyonların temel taşını oluşturur.
