Zone 0, Zone 1, Zone 2 Patlayıcı Alan Sınıflandırmaları

Patlayıcı Ortamların Tanımı ve Sınıflandırma İhtiyacı

Endüstriyel tesislerde güvenlik, özellikle patlayıcı ortamların tanımı ve sınıflandırma ihtiyacı açısından kritik bir unsurdur. Patlayıcı ortamlar, hava ile karıştığında kolayca tutuşabilen gaz, buhar, toz veya liflerin bulunduğu alanları ifade eder. Bu tür alanlarda kullanılan ekipmanlar, sıradan cihazlardan farklı olarak özel olarak tasarlanmalı, patlama riskine karşı dayanıklı olmalı ve uluslararası standartlara uygun olmalıdır.

Patlayıcı ortamların doğru sınıflandırılması, hem çalışanların güvenliğini sağlamak hem de tesislerin güvenli ve kesintisiz çalışmasını temin etmek için zorunludur. ATEX, IECEx gibi standartlar, patlayıcı alanların sınıflandırılması ve uygun exproof ekipman kullanımına dair kriterleri belirler. Bu sınıflandırmalar, tesis içerisindeki risk seviyelerini belirlemeye, uygun önlemleri almaya ve doğru ekipmanı seçmeye yardımcı olur.

Patlayıcı ortamların sınıflandırılması, sadece üreticiler için değil, aynı zamanda iş güvenliği uzmanları ve tesis mühendisleri için de kritik bir gerekliliktir. Yanlış sınıflandırma veya uygunsuz ekipman kullanımı, ciddi kazalara, üretim kayıplarına ve maddi hasarlara yol açabilir. Bu nedenle her tesis, kendi patlayıcı ortam risklerini net bir şekilde tanımlamalı ve gerekli önlemleri almalıdır.

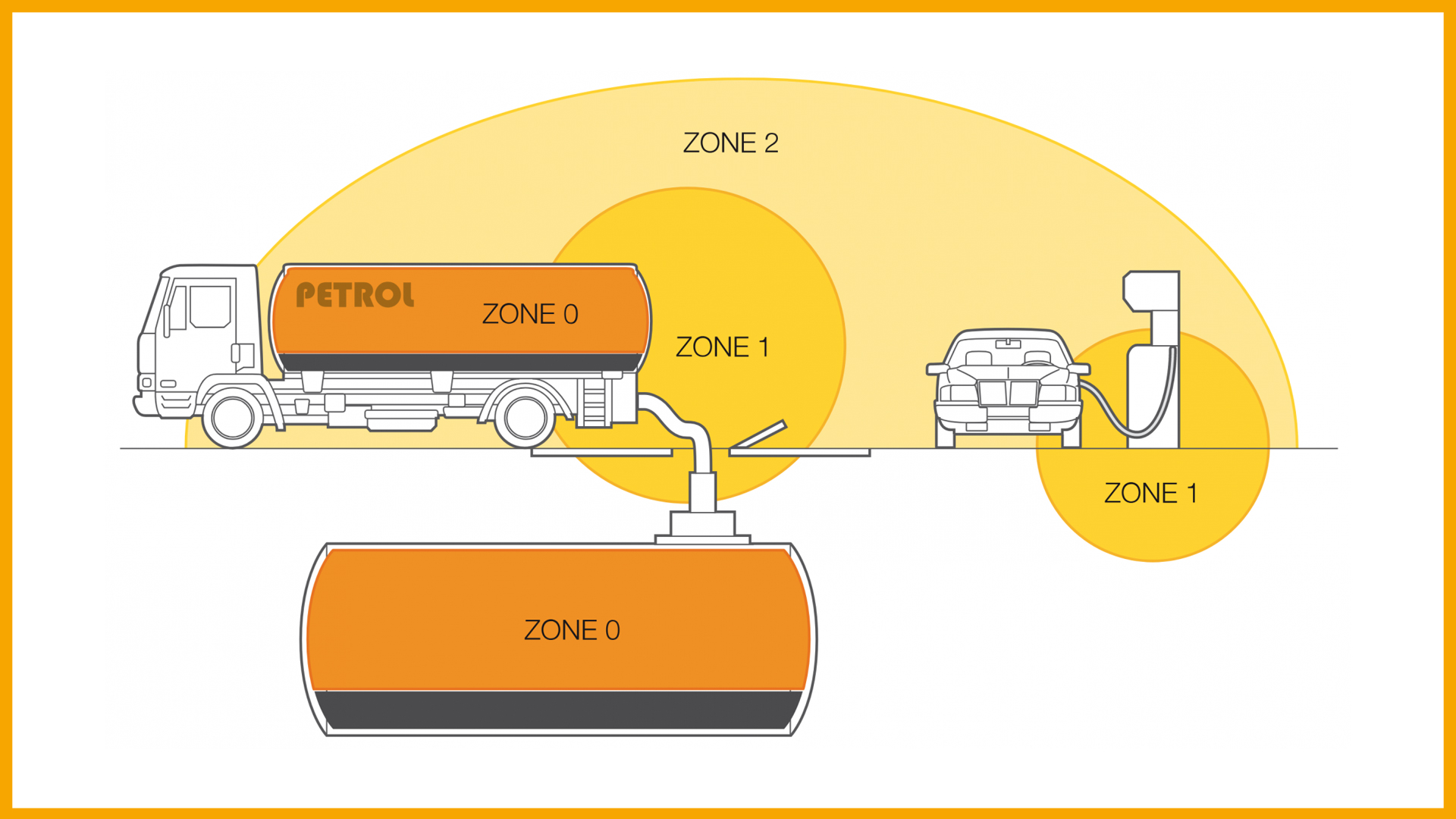

Zone 0 Nedir? Kullanım Alanları ve Risk Seviyesi

Zone 0, sürekli patlayıcı atmosferin bulunduğu alanları ifade eder. Bu bölgelerde yanıcı gaz veya buhar, sürekli olarak mevcut olup, patlama riski oldukça yüksektir. Zone 0 alanlarına örnek olarak kimyasal tankların iç bölümleri, petrol ve gaz depolama tanklarının alt kısımları, bazı reaktör sistemleri ve boru bağlantılarının kritik noktaları verilebilir.

Bu alanlarda kullanılan cihazların, maksimum güvenlik standartlarına sahip olması gerekir. Exproof sertifikalı motorlar, aydınlatma sistemleri ve kontrol panoları, olası kıvılcımları veya yüksek ısı kaynaklarını içeride hapseder ve dış ortama yayılmasını engeller. Zone 0 alanlarında kullanılan cihazlar, sadece dayanıklı olmakla kalmaz; aynı zamanda sürekli izleme sistemleri ve yüksek güvenlikli montaj teknikleri ile desteklenir.

Zone 0 ekipmanları, üreticinin belirttiği ATEX ve IECEx sertifikalarına uygun olmalıdır. Bu sertifikalar, cihazın patlayıcı ortamda güvenle çalışabileceğini garanti eder. Zone 0, en yüksek risk seviyesi olarak kabul edildiği için, bu alanlarda herhangi bir standart dışı cihazın kullanılması ciddi kazalara yol açabilir. Bu nedenle Zone 0 bölgeleri, tesis güvenliği açısından en kritik alanlar olarak kabul edilir.

Zone 1 Nedir? Orta Riskli Alanlarda Exproof Gereksinimleri

Zone 1, patlayıcı atmosferin ara sıra ortaya çıkabileceği alanları ifade eder. Bu bölgelerde patlayıcı gaz veya buhar, normal çalışma koşullarında nadiren bulunur, ancak kısa süreli sızıntılar riski vardır. Örneğin, petrol rafinerilerinde pompa istasyonları, kimya tesislerinde reaksiyon odalarının çevresi ve gaz boru hatlarının bazı kısımları Zone 1 sınıfına girer.

Zone 1 alanlarında kullanılan cihazlar, kısa süreli patlayıcı ortamlarla başa çıkabilecek şekilde tasarlanmalıdır. Bu nedenle exproof zone 1 sertifikalı ekipman kullanmak zorunludur. Bu ekipmanlar, dayanıklılık ve güvenlik açısından özel tasarımlara sahiptir. Metal gövdeler, özel contalar ve yüksek sıcaklığa dayanıklı bileşenler, bu cihazların tipik özelliklerindendir.

Zone 1 alanlarında ayrıca düzenli bakım ve testlerin yapılması önemlidir. Bu bakım süreçleri, patlayıcı ortamda çalışan personelin güvenliğini artırır ve cihazların uzun ömürlü olmasını sağlar. Zone 1 ekipmanları, Zone 0 cihazları kadar yüksek güvenlik standartlarına sahip olmasa da, ara sıra oluşabilecek patlayıcı atmosferlere karşı yeterli korumayı sağlar. Bu nedenle Zone 1, orta riskli alanlar için kritik bir sınıflandırmadır.

Zone 2 Nedir? Düşük Riskli Alanların Özellikleri

Zone 2, patlayıcı atmosferin yalnızca nadiren oluşabileceği ve kısa süreli risklerin bulunduğu alanları ifade eder. Bu bölgelerde patlayıcı gaz veya buhar, genellikle düşük yoğunlukta ve kısa süreli olarak bulunur. Zone 2 alanları, açık alanlar, havalandırma kanalları veya depolama tanklarının üst bölümleri gibi yerleri kapsar.

Zone 2 alanlarında kullanılan cihazlar, normal çalışma koşullarında güvenli olmalı ve ani patlayıcı ortam oluşumlarına dayanıklı olmalıdır. Bu nedenle exproof zone 2 sertifikalı cihazlar tercih edilir. Bu cihazlar, düşük riskli ortamlar için tasarlanmış olsalar da, olası sızıntılara karşı yeterli güvenlik sağlar ve patlamaların önlenmesine yardımcı olur. Zone 2 ekipmanları, dayanıklılık ve sızdırmazlık açısından optimize edilmiş tasarımlara sahiptir.

Zone 2 sınıfındaki cihazlar, bakım gereksinimleri açısından daha esnektir, ancak yine de periyodik kontroller ve güvenlik testleri yapılmalıdır. Bu sayede, düşük riskli alanlarda dahi maksimum güvenlik sağlanmış olur. Zone 2, risk seviyesi açısından Zone 1 ve Zone 0’a göre daha az kritik olsa da, doğru ekipman kullanımı bu alanlarda da hayati öneme sahiptir.

Zone Sınıflandırmalarına Göre Exproof Ekipman Seçimi

Patlayıcı ortamların doğru sınıflandırılması, doğru exproof ekipman seçimi için kritik bir adımdır. Zone 0, 1 ve 2 sınıflandırmaları, ekipmanın mekanik dayanıklılığı, yüzey sıcaklığı ve kıvılcım güvenliği açısından hangi seviyede koruma sağlaması gerektiğini belirler.

• Zone 0 için en yüksek güvenlik standartlarına sahip motorlar, aydınlatma sistemleri ve kontrol panoları gerekir.
• Zone 1’de orta riskli cihazlar kullanılabilir, ancak kısa süreli patlayıcı atmosferlere karşı dayanıklı olmalıdır.
• Zone 2’de ise düşük riskli cihazlar, nadir sızıntılara karşı yeterli koruma sağlar.

Ekipman seçerken dikkat edilmesi gereken unsurlar şunlardır:

• Zone sınıfına uygun ATEX veya IECEx sertifikası
• Yüzey sıcaklığı ve sıcaklık sınıfı
• Mekanik ve kimyasal dayanıklılık
• Kıvılcım ve patlama önleyici tasarım

Sıkça Sorulan Sorular

Patlayıcı ortamlar için zone sınıfları neden önemlidir?

Zone sınıfları, patlayıcı gaz veya toz yoğunluğunu belirler ve hangi exproof ekipmanın kullanılacağını gösterir. Yanlış sınıflama, uygun olmayan cihazların kullanımıyla ciddi patlama riskleri doğurabilir.

Zone 0, Zone 1 ve Zone 2 arasındaki temel fark nedir?

Zone 0: Sürekli patlayıcı atmosferin bulunduğu alanlar.
Zone 1: Zaman zaman patlayıcı atmosferin oluştuğu orta riskli alanlar.
Zone 2: Nadiren patlayıcı atmosferin oluştuğu düşük riskli alanlar.

Exproof ekipman sertifikaları zone seçimini nasıl etkiler?

ATEX ve IECEx sertifikaları, her cihazın hangi zone ve patlayıcı gruplarda güvenle kullanılabileceğini gösterir. Sertifikalı ürünler, güvenlik ve yasal uyum açısından kritik öneme sahiptir.

Yanlış zone sınıflaması yapıldığında hangi riskler ortaya çıkar?

Yanlış sınıflama, cihazın kıvılcım üretmesine veya yüzey sıcaklığının patlayıcı ortamı tutuşturmasına yol açabilir. Bu durum, patlama, yangın ve ciddi ekipman hasarına sebep olur.

Zone sınıflamasına göre exproof ekipman seçerken nelere dikkat edilmelidir?

• Zone sınıfı ve risk seviyesi
• Patlayıcı gaz veya toz grubu
• Sıcaklık sınıfı (T1–T6)
• Exproof koruma tipi (Ex d, Ex e, Ex i vb.)
• Sertifikasyon ve uluslararası standart uyumu

Zone sınıfları sadece gazlar için mi geçerlidir?

Hayır, zone sınıfları hem gaz hem de toz ortamları için belirlenir. Zone 20, 21 ve 22, patlayıcı toz bulunan alanları ifade eder ve bu alanlarda özel exproof ekipman gerekir.

Sonuç

Patlayıcı ortamların doğru sınıflandırılması ve buna uygun exproof ekipman seçimi, iş güvenliği ve tesis operasyonları için hayati öneme sahiptir. Zone 0, Zone 1 ve Zone 2 sınıflandırmaları, risk seviyelerini belirler ve uygun cihazların seçilmesini sağlar. Yanlış sınıflandırma veya eksik sertifikalı cihaz kullanımı ciddi kazalara yol açabilir.

Doğru Zone sınıflandırması, ATEX ve IECEx sertifikalı exproof ekipmanlar ile desteklendiğinde, hem güvenli hem de verimli bir çalışma ortamı yaratılır. Bu nedenle mühendisler, teknisyenler ve güvenlik uzmanları, patlayıcı ortam sınıflandırmalarını eksiksiz anlamalı ve her alan için uygun ekipmanı kullanmalıdır.
