Exproof Projektör Nedir? Nerelerde Kullanılır?

Exproof projektör, patlayıcı maddelerin (gaz, buhar, yanıcı toz) bulunduğu tehlikeli ortamlarda güvenle kullanılmak üzere tasarlanmış patlamaya dayanıklı aydınlatma cihazıdır “Exproof”, İngilizce “Explosion Proof”un kısaltması olup Türkçede “alev sızdırmaz” anlamına gelir. Bu projektörler, özel muhafaza ve tasarımları sayesinde içerde oluşabilecek kıvılcım, ark veya yüksek ısının dış atmosferle temasını önler. Böylece çevredeki yanıcı gaz ve tozların tutuşmasını engeller, patlama riskini azaltır. Endüstriyel güvenlik açısından kritik olan bu ürünler, patlayıcı risk içeren çalışma alanlarında en güvenli aydınlatma çözümlerinden kabul edilir.

Exproof Projektörlerin Farklı Endüstriyel Kullanım Alanları

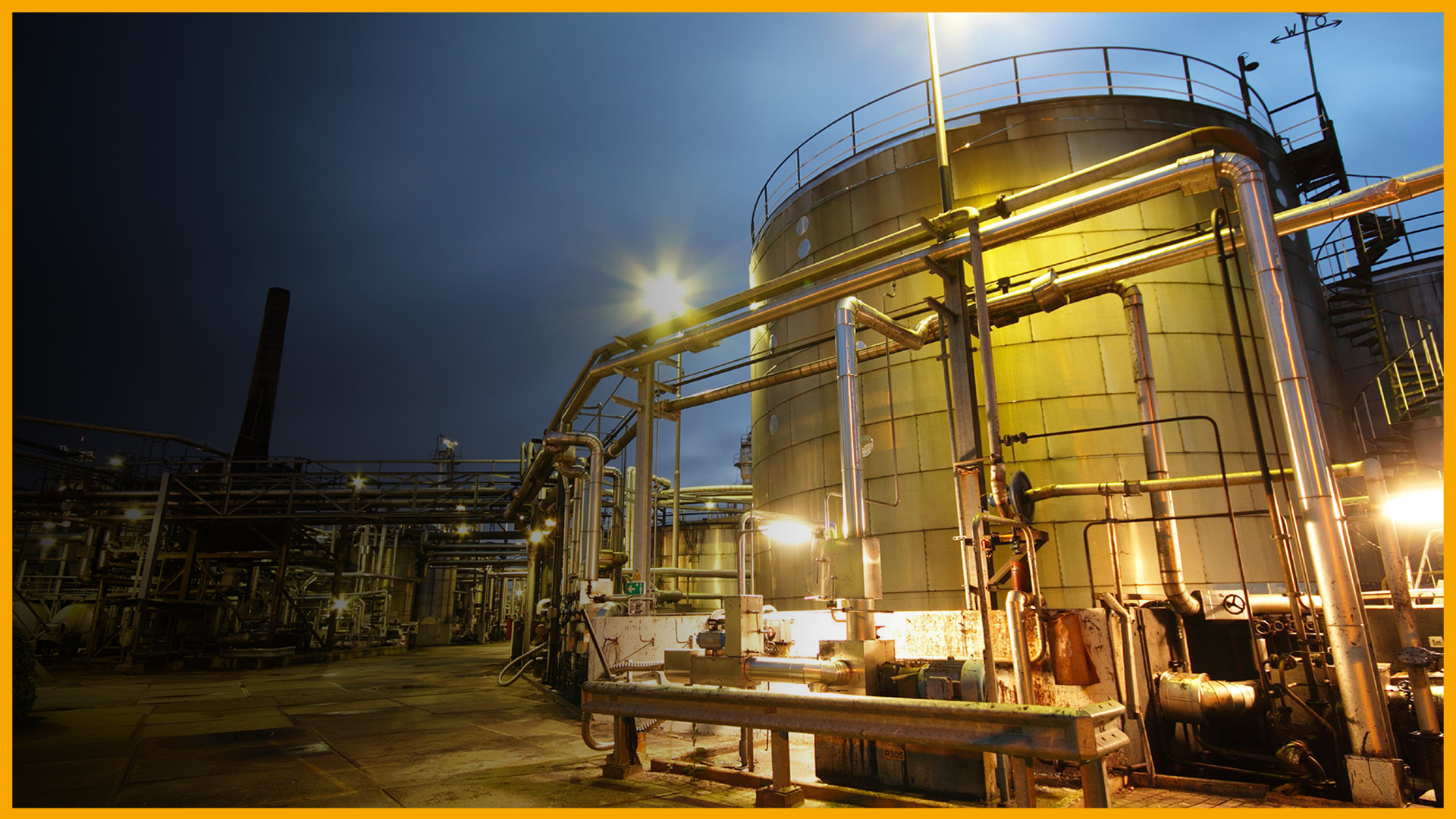

Exproof LED projektörler, petrol rafinerileri, petrokimya tesisleri, doğal gaz işleme-depolama alanları, akaryakıt istasyonları, kimya fabrikaları ve maden ocakları gibi patlayıcı gaz/toz barındıran bölgelerde zorunlu hale gelmiştir. Boya imalathaneleri ve solvent kullanılan tesisler, tahıl siloları ve un değirmenleri gibi yanıcı toz içeren gıda üretim alanları da bu kapsamdadır. Bu tür riskli ortamlarda standart armatür kullanımı ciddi tehlike oluşturduğundan, gazlı ortamlar için özel exproof projektör çözümleri tercih edilir.

Exproof projektörler yalnızca patlama riskine karşı değil, zorlu çevre koşullarına dayanım için de geliştirilir. Çoğu modelde döküm alüminyum gövde, darbe dayanımlı temperli cam ve yüksek sızdırmazlık sağlayan conta-rakor yapısı bulunur. Dış mekâna uygunluk için genellikle IP66 ve üzeri koruma sınıfı ile üretilirler. Bu sayede toza, suya ve sıcaklık farklarına karşı direnç gösterir; rafineri sahalarından tank çiftliklerine dek geniş bir yelpazede uzun ömürlü ve güvenli aydınlatma sağlarlar.

Zone 1 ve Zone 2 İçin Uygun Exproof Projektör Seçimi

Tehlikeli bölgeler, patlayıcı atmosfer oluşma ihtimaline göre Zone kategorilerine ayrılır. Zone 1, normal çalışma sırasında ara sıra patlayıcı gaz atmosferi oluşabilecek yerleri ifade eder. Zone 2 ise normal işletmede patlayıcı atmosfer beklenmeyen, yalnızca arıza/bakım gibi olağan dışı durumlarda ve kısa süreli oluşabilecek alanlardır. Bu sınıflandırma, ekipmanın gerekli koruma seviyesini belirler.

ATEX’e göre Zone 1 için en az Kategori 2, Zone 2 için en az Kategori 3 cihaz kullanılması gerekir. Seçim yaparken ürünün etiketindeki zone onayını kontrol edin: Zone 1 için “II 2G…”, Zone 2 için “II 3G…” ibareleri aranmalıdır. Yanlış zone’da onaysız armatür kullanımı güvenlik riski doğurur. Bu nedenle ATEX zone uyumluluğu ve ilgili sertifikalar, projektör seçiminde temel kriterdir.

LED Exproof Projektörlerin Avantajları ve Enerji Verimliliği

LED tabanlı exproof projektörler, geleneksel akkor/HID armatürlere göre aynı ışık seviyesini daha düşük enerjiyle sağlar; böylece işletme enerji maliyetlerini kayda değer azaltır. Kaliteli LED exproof armatürler 50.000 saat ve üzeri çalışma ömrü sunarak yıllarca bakım gereksinimini düşürür. Uzun ömür + yüksek verimlilik kombinasyonu, toplam sahip olma maliyetini aşağı çeker.

LED’lerin bir diğer artısı, daha düşük yüzey sıcaklığı ile çalışmalarıdır. Enerjinin büyük bölümünü ışığa dönüştürdüklerinden, armatür yüzeyindeki ısı klasik çözümlere kıyasla düşüktür; bu da patlayıcı ortamlarda ilave güvenlik sağlar. LED’ler cıva içermez, çevre dostudur. Aynı güçte bir LED exproof projektör, metal halide muadiline göre yüksek lümen/W verimliliği ve istikrarlı ışık kalitesiyle daha uzun süre güvenilir hizmet sunar.

Exproof Projektör Montajı Nasıl Yapılır? – Teknik Rehber

Exproof armatür montajı, standart armatürlere kıyasla daha titiz bir süreçtir; hatalı montaj, patlamaya dayanıklılık fonksiyonunu zayıflatabilir. Temel adımlar:

• Uygun konum ve açı: Montaj öncesi aydınlatılacak alan ve yükseklik doğru belirlenmeli; ayarlanabilir U-ayağıyla projektör açısı güvenli şekilde sabitlenmelidir.
• Kablo girişleri ve sızdırmazlık: Elektrik bağlantısında exproof onaylı rakorlar kullanılmalı; kablo geçişleri ve buatlar toz-gaz sızdırmaz olmalıdır. Contaların doğru sıkıldığı ve boşluk kalmadığı mutlaka kontrol edilmelidir.
• Doğru bağlantı elemanları: Vida, kelepçe, boru ve tüm bağlantı elemanları alev sızdırmaz/Ex onaylı tip olmalıdır. Standart parçalar kıvılcım riski taşıyabilir.
• Elektrik bağlantısı: Kullanım kılavuzuna harfiyen uyulmalı; enerjiyi kesmeden işlem yapılmamalı, uygun kesitte kablo kullanılmalı ve topraklama eksiksiz bağlanmalıdır.
• Yetkili personel: Montaj, bu konuda eğitimli sertifikalı ekiplerce yapılmalıdır. İşlem sonrası enerji verildiğinde kaçak/kısa devre testi ve çalışma kontrolü uygulanmalıdır.

Üretici dokümanlarına sadık kalınan kurulum, projektörün maksimum güvenlik ve performans ile çalışmasını sağlar; kazaları önlemenin en iyi yoludur.

Exproof Sertifikaları ve Standartlar: ATEX, IECEx ve Diğerleri

Exproof projektör güvenilirliği, sertifikasyon ve etiket kodları ile doğrulanır:

• ATEX: AB’nin patlayıcı ortam ekipmanları için uygunluk direktifidir (2014/34/AB). Exproof cihaz tasarım/üretim/test süreçlerini tanımlar ve ürün etiketinde kullanım zone’u, gaz/toz grubu ve maks. yüzey sıcaklığı gibi kritik bilgileri şeffaf biçimde sunar. Örnek kod: “II 2G Ex d IIB T4 Gb” → Zone 1 gaz ortamı, alev sızdırmaz koruma (Ex d), IIB gaz grubu, T4 (~135°C) sınıfı, EPL Gb.
• IECEx: IEC’nin küresel sertifikasyon sistemidir; test ve değerlendirme adımları ATEX’e benzer ancak coğrafi kapsamı Avrupa ile sınırlı değildir, uluslararası kabul görür. Birçok üretici ürünlerini hem ATEX hem IECEx ile piyasaya sunar.
• Diğerleri: ABD’de UL ve NEC/CEC (Class I Div. 1/2), Rusya’da EAC Ex, Çin’de CQST, Avustralya’da ANZEx vb. yerel sistemler bulunur. Çoğu durumda ATEX/IECEx sahipliği, ilave formalitelerle diğer pazarların gereksinimlerini karşılamayı kolaylaştırır.

Satın almada, ürünün geçerli ve doğrulanabilir sertifikalara sahip olduğundan emin olun; bu, bağımsız testlerden geçtiğini ve patlayıcı ortamda güvenle çalışabileceğini garanti eder.

Hangi Sektörler İçin Exproof Projektör Kullanımı Zorunludur?

Patlayıcı atmosfer bulunan sektörlerde exproof ekipman kullanımı yasal zorunluluk kapsamındadır. Türkiye’de ilgili yönetmelikler, tehlikeli alanlarda alev sızdırmaz cihaz şartını getirir. Aşağıdaki alanlarda exproof projektör kullanımı yaygındır:

• Petrol/Petrokimya: Rafineriler, depolama sahaları, dolum istasyonları; en küçük kıvılcım dahi büyük risk yaratır.
• Doğalgaz/LPG: Dolum ve dağıtım merkezleri, sıkı exproof gerekliliklerine tabidir.
• Kimya/İlaç: Solventli boya-vernik üretimi, pestisit ve kimyasal prosesler; buhar/gaz çıkışına karşı exproof zorunludur.
• Maden/Metalurji: Grizu ve toz riski nedeniyle aydınlatma dahil elektrikli ekipmanlar exproof olmalıdır.
• Gıda/Tarım Depoları: Un, şeker, nişasta, tahıl siloları; havadaki ince tozlar patlayıcı atmosfer oluşturabilir, exproof armatür şarttır.
• Diğer: Boya imalathaneleri, akü şarj istasyonları, atık su arıtma (metan riski), mühimmat depoları ve gaz dağıtım merkezleri gibi tüm yüksek riskli alanlar.

Sonuç: Exproof projektör seçimi, yalnızca teknik değil; iş güvenliği, yasal uygunluk ve enerji verimliliği açısından stratejik bir yatırımdır. Projenin Zone sınıfı, gaz/toz grubu, sıcaklık sınıfı (T1–T6) ve gereken ışık seviyesi dikkate alınarak, sertifikalı bir LED exproof projektör seçilmeli; uzman ekipçe doğru şekilde monte edilmelidir. Böylece uzun vadede güvenli, ekonomik ve sürdürülebilir bir işletme modeli mümkün olur.

Sıkça Sorulan Sorular (SSS)

Exproof projektör ile normal projektör arasındaki fark nedir?

Exproof projektörler, patlayıcı ortamlarda kıvılcım/ark/yüksek yüzey ısısının dış atmosfere ulaşmasını engelleyen alev sızdırmaz yapıda tasarlanır. Bu yüzden standart projektörlerden daha ağır, yüksek IP sınıflı (IP66+) ve sertifikalıdır. Maliyetleri yüksek olsa da iş güvenliği açısından zorunlu yatırımlardır.

ATEX ve IECEx sertifikaları ne anlama gelir?

ATEX, AB pazarında zorunlu uygunluk sistemidir; ürünün hangi zone, grup ve sıcaklık sınıfında kullanılabileceğini etiketinde belirtir. IECEx ise IEC’nin uluslararası sistemidir; Avrupa dışı pazarlarda da kabul görür. Her ikisi de ürünün patlayıcı ortamda güvenli olduğunu kanıtlar.

Zone 1 ve Zone 2 tam olarak nedir?

Zone 1, normal çalışmada zaman zaman; Zone 2 ise sadece arıza gibi istisnai durumlarda kısa süreli patlayıcı gaz atmosferi oluşabilecek alanlardır. Zone 1’de Kategori 2/EPL Gb, Zone 2’de Kategori 3/EPL Gc cihazlar tercih edilir.

Exproof LED projektörlerin ömrü ne kadardır?

Kaliteli bir LED exproof projektör tipik olarak ~50.000 saat ve üzeri ömür sunar; bu, bakım aralıklarını uzatır ve toplam maliyeti düşürür. Gerçek ömür ortam sıcaklığı, sürücü kalitesi ve doğru montaja bağlıdır.

Seçim yaparken nelere dikkat etmeli?

Öncelikle ürünün ATEX/IECEx sertifikası ve zone onayı (ör. “II 2G”/“II 3G”) kontrol edilmeli; gaz mı toz mu ortamı olduğu, IP koruma, lümen ihtiyacı, montaj şekli ve servis/garanti koşulları göz önünde bulundurulmalıdır.
